Ampliación de instalación fotovoltaica en Benacazón (Sevilla)
Instalación residencial ejecutada en 2024 y ampliada posteriormente hasta 15 módulos sobre cubierta plana, con una potencia final aproximada de 6,7 kWp y monitorización en tiempo real.
Ficha técnica
- Tipo
- Ampliación de autoconsumo fotovoltaico residencial
- Potencia FV
- Aproximadamente 6,7 kWp
- Paneles
- 15 módulos: 9 de 440 W y 6 de 445-465 W
- Evolución
- Instalación inicial en 2024 y ampliación posterior
- Montaje
- Estructura inclinada sobre cubierta plana no transitable
- Control
- Monitorización de producción, consumo y red en tiempo real
- Documentación
- Distribución final documentada mediante plano anonimizado
El plano final documenta 9 módulos Kaseel KSHC-144 de 440 W y 6 módulos TW445-465PERC-M10-120-H, distribuidos sobre una cubierta plana no transitable. La captura de monitorización registra 4,58 kW de producción fotovoltaica y 0,24 kW de consumo instantáneo.
Ver detalles de la instalación
Resultados de la ampliación
- Campo fotovoltaico final de 15 módulos.
- 9 paneles Kaseel de 440 W conservados de la instalación existente.
- 6 nuevos módulos TW445-465PERC-M10-120-H incorporados en la ampliación.
- Potencia nominal final aproximada de 6,7 kWp.
- Monitorización en tiempo real de producción, consumo e intercambio con la red.
- Plano final anonimizado para mostrar la distribución sin datos personales.
Instalación fotovoltaica · Ampliación de autoconsumo en Benacazón

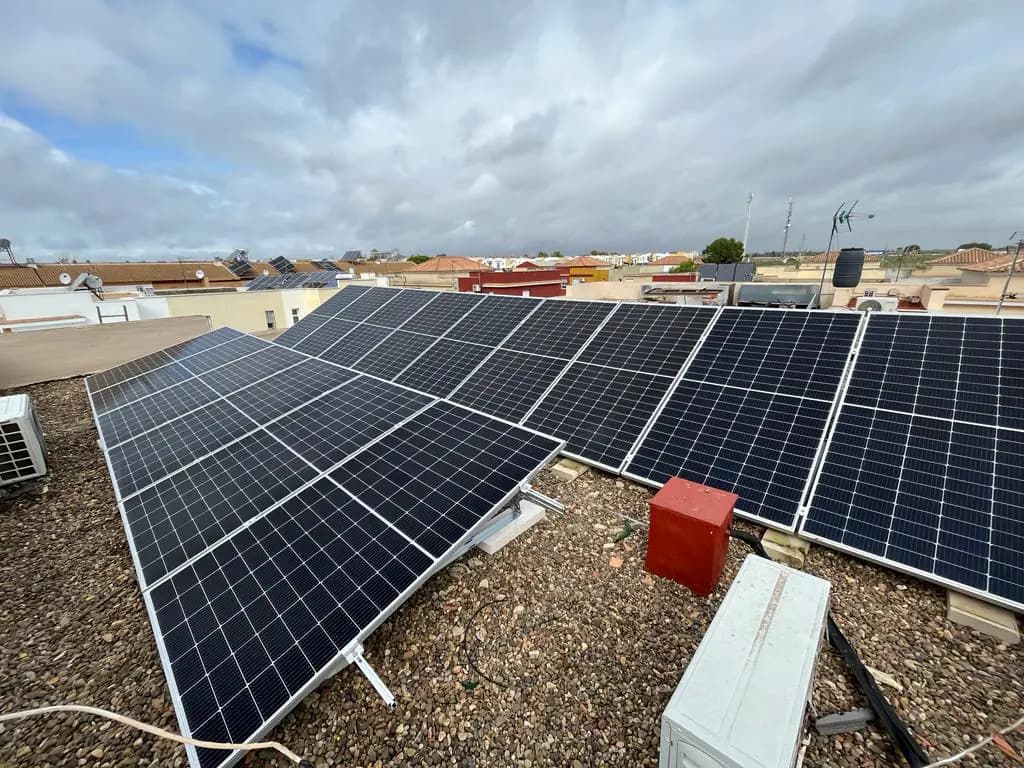

La vivienda ya contaba con una instalación fotovoltaica ejecutada en 2024. La ampliación aprovecha la misma cubierta plana para aumentar el campo solar, manteniendo los módulos existentes e incorporando una segunda agrupación adaptada al espacio disponible.
- Instalación original formada por 9 módulos de 440 W.
- Ampliación mediante 6 paneles adicionales de la serie 445-465 W.
- Dos filas diferenciadas para aprovechar la geometría de la cubierta.
- Estructuras inclinadas sobre cubierta plana no transitable.
- Distribución diseñada para conservar accesos y equipos de climatización.
- Potencia total resultante dentro del entorno de 6,7 kWp.
Evolución del proyecto y monitorización
Ampliar una instalación existente exige revisar la distribución, la compatibilidad eléctrica y el comportamiento del sistema. El resultado queda documentado con imágenes de ambas fases, plano técnico y lectura real desde la aplicación de monitorización.
- Fotografía de la instalación original realizada en 2024.
- Imágenes del campo solar después de incorporar los nuevos módulos.
- Plano de distribución final sin nombres ni dirección particular.
- Seguimiento instantáneo de producción y consumo desde la app.
- Captura real con 4,58 kW de generación fotovoltaica.
Ubicación
Proyecto realizado en Benacazón, Sevilla, en una vivienda residencial con cubierta plana y una instalación fotovoltaica ampliada por fases.
